Сейсмостойкая стальная труба со специальной конструкцией соединения, обеспечивающей самозакрепление, сочетающая в себе прочность стали и сейсмостойкость гибких соединений.
Описание
маркер

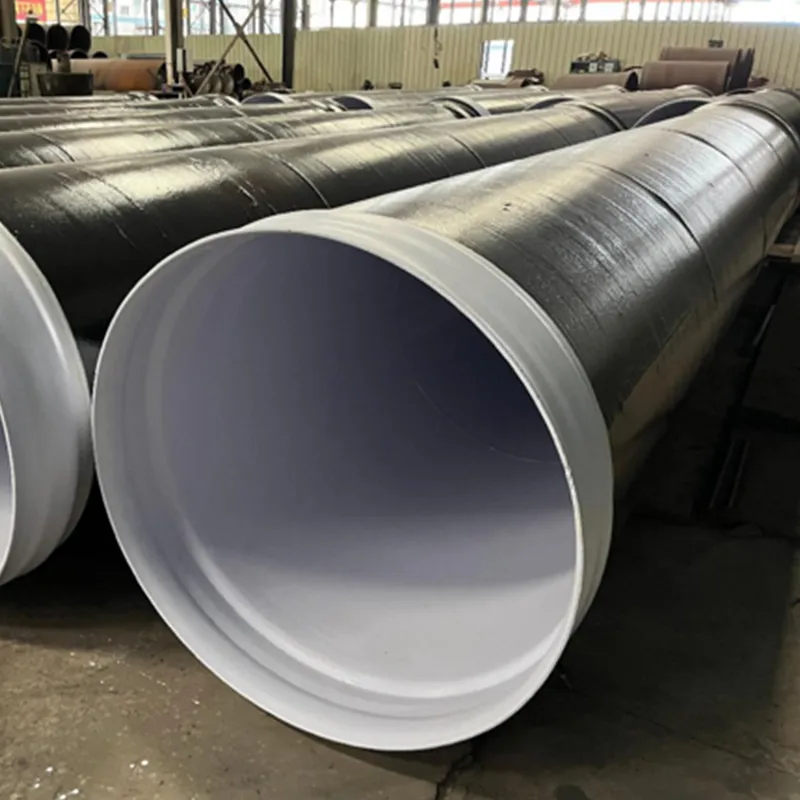

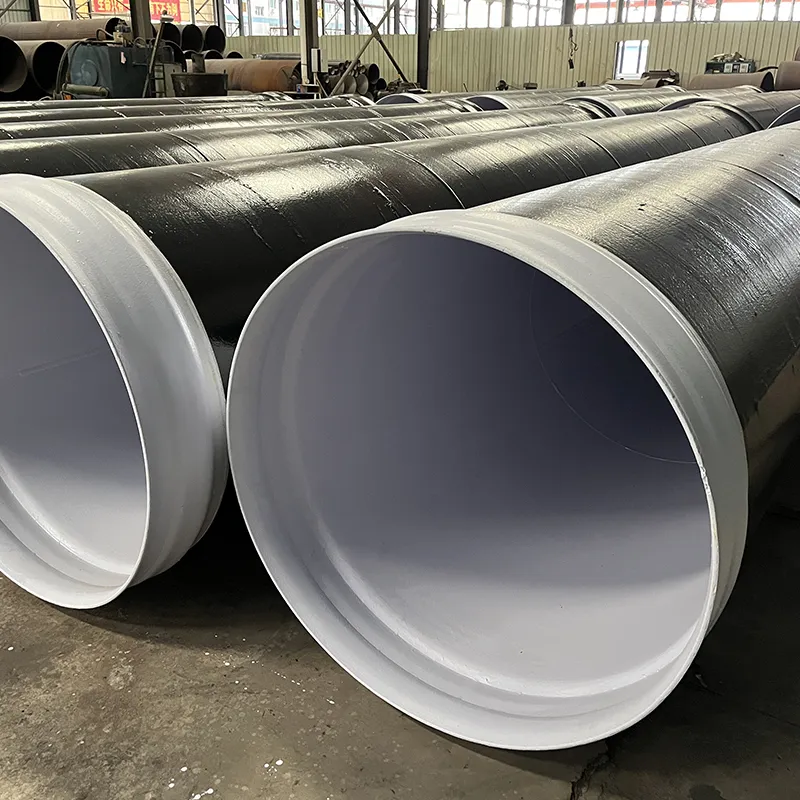

Полностью самозакрепляющаяся (сейсмостойкая) гибкая соединительная стальная/нержавеющая стальная труба
Сейсмостойкая стальная труба со специальной конструкцией соединения, обеспечивающей самозакрепление, сочетающая в себе прочность стали и сейсмостойкость гибких соединений.
Подходит для подземной установки, открытых трубопроводных сооружений, бестраншейной прокладки труб и транспортировки питьевой воды на большие расстояния (без вторичного загрязнения качества воды). Особенности включают полностью самозакрепляющиеся гибкие соединительные стальные трубы, полностью самозакрепляющиеся гибкие соединительные трубы из нержавеющей стали и композитные стальные трубы с нержавеющим покрытием.
★ Международная сертификация: соответствует стандарту ISO 16134 «Проектирование трубопроводных систем из высокопрочного чугуна для обеспечения сейсмостойкости и предотвращения оседания».
★ Технологическое лидерство: сейсмостойкость превосходит аналогичные японские и американские продукты, проходя испытания на сейсмическую интенсивность 8-го уровня
★ Основная инновация

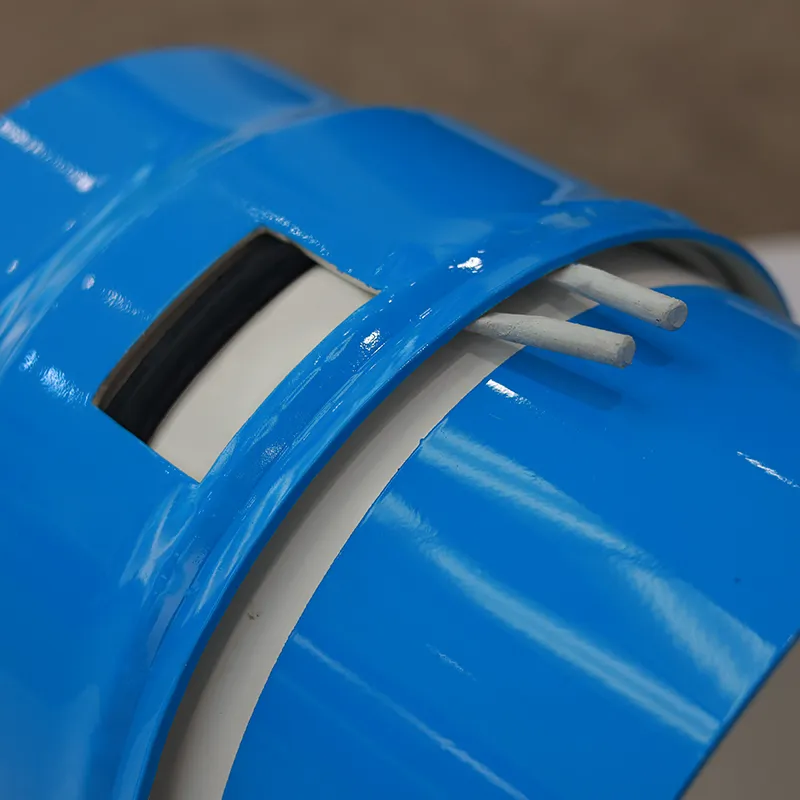

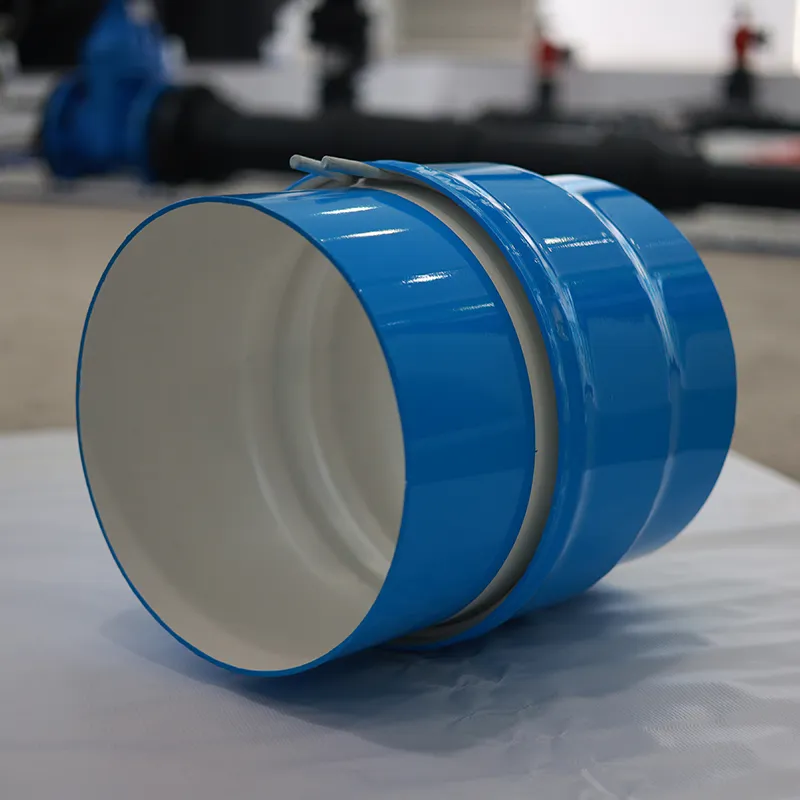

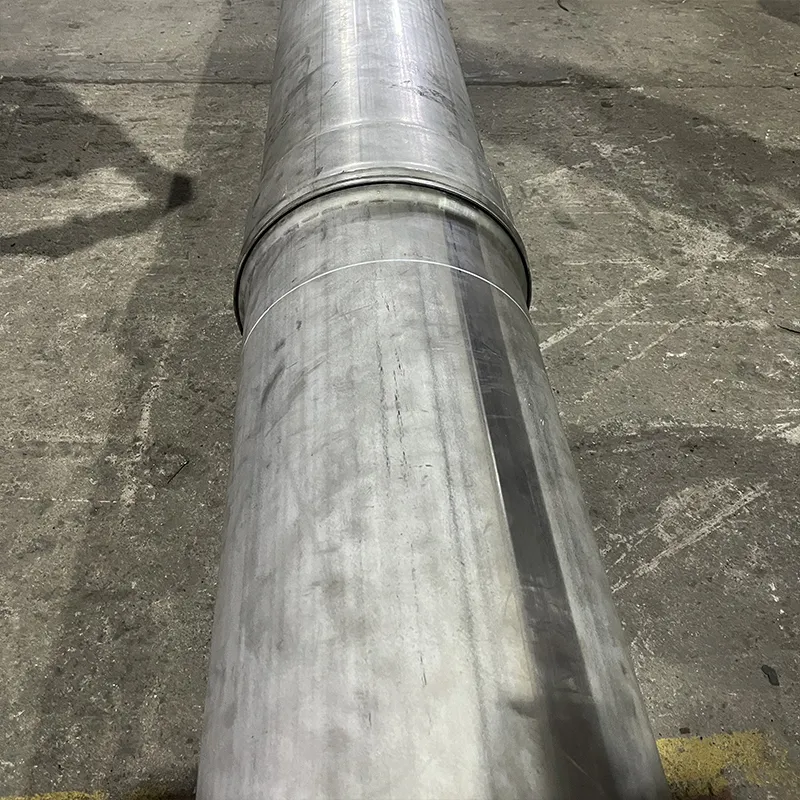

★ Требует только добавления запатентованного удерживающего кольца для замены традиционных бетонных опор
★ Обеспечивает полностью самозакрепляемую функциональность гибкого соединения с осевой защитой от вырыва и боковой защитой от чрезмерного угла поворота
★ Соединение компенсирует совокупное смещение, чтобы выдерживать сильные деформации пласта (10 мм осевого смещения и 1° радиального поворота на каждое соединение)
Шесть основных преимуществ
Молниеносная установка – повышение эффективности на 600
★ Готовая конструкция: требуются только инструменты для натяжения и зажимы; установка трубы DN1000 выполняется за 15 минут (по сравнению с 90 минутами для сварки). Обеспечивает быструю установку в сложных условиях
★ Без сварки/без опоры: экономия на бетоне, сварочном оборудовании и трудозатратах
★ Работа в ограниченном пространстве: устраняет необходимость в больших рабочих шахтах, подходит для бестраншейных сценариев, таких как прокладка труб/бестраншейная установка
Сейсмическая устойчивость
★ Реакция на смещение земной коры: накопление смещения стыков компенсирует оседание, передачу сейсмических волн и топографические изменения
★ Данные полевых испытаний:
Прочность на разрыв с одним интерфейсом ≥ 1,5 раза превышает номинальное давление трубопровода
Выдерживает горизонтальное ускорение 0,5 g (эквивалентно сейсмической интенсивности 8)
Двойная опора сверху/снизу – преодолевает ограничения рельефа местности
★ Динамическая регулировка трубопровода: позволяет в режиме реального времени изменять длину и кривизну труб во время строительства
★ Решение проблем отрасли:
Обычные трубы для прокладки под землей не могут преодолевать препятствия → Этот продукт позволяет гибко проходить повороты
Трубы из высокопрочного чугуна имеют ограниченную кривизну → Этот продукт допускает значительные изменения кривизны
Прямое снижение затрат на 10 %
★ «Нулевая сварка»: устраняет затраты на сварщиков, генераторы и рентгеновский контроль
★ «Нулевое использование оборудования»: устраняет необходимость в шпунтовых сваях/оборудовании для осушения, сокращая время аренды механического оборудования
★ Оптимизировано для ручного управления: может управляться нетехническим персоналом, что снижает потребность в рабочей силе
Гарантия отсутствия утечек
★ Система снятия напряжения: противодействует ударам гидравлического удара, автоматически устраняет напряжения, вызванные тепловым расширением и сжатием труб, и смягчает разрушительные силы, вызванные движениями земной коры

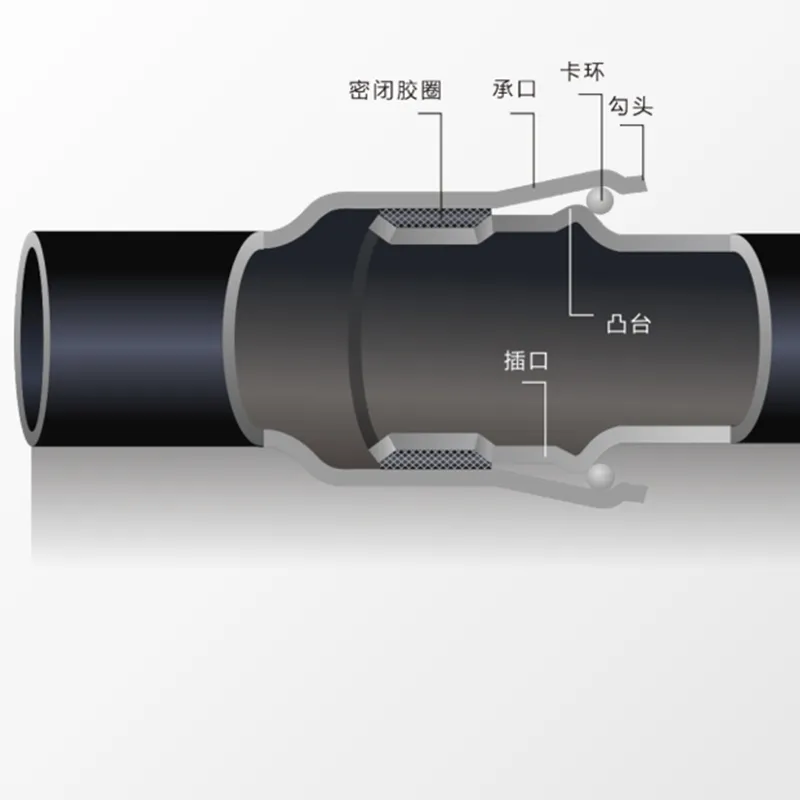

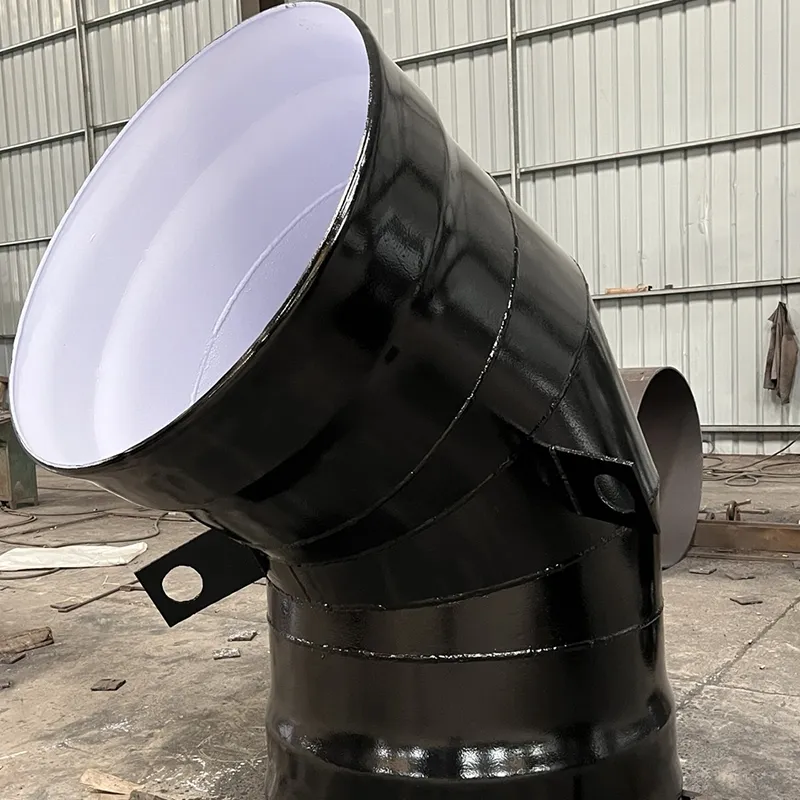

★ Двойная конструкция, предотвращающая отсоединение:
Осевая: механическое самоблокирующееся стопорное кольцо
Поперечное: гибкий шарнирный амортизатор
★ Отраслевой эталон: нулевой уровень случаев разрыва труб или утечек
Экологичное строительство
★ «Три без»: без открытого огня / без излучения / без антикоррозионного загрязнения
★ Резкое сокращение выбросов углерода: на 60 % меньше загрязнения при строительстве по сравнению с традиционными методами
★ Повышение безопасности: сокращение времени эксплуатации туннеля на 80%, снижение риска обрушения на 90%
Сценарии применения
★ Проекты жизнеобеспечения: муниципальные магистральные сети водоснабжения/газоснабжения в сейсмоопасных зонах
★ Энергетические коридоры: аварийные трубопроводы для нефтяных месторождений/атомных электростанций
★ Особые условия местности: активные зоны разломов, зоны просадки грунта, морские мосты Вспомогательные трубопроводы
Технические характеристики
★ Варианты материалов: углеродистая сталь / нержавеющая сталь 304 / нержавеющая сталь 316L Износостойкая сталь NM400
★ Номинальное давление: PN10–PN25 (возможна индивидуальная настройка)
★ Диапазон номинальных диаметров: DN200–DN2000
Области применения
Муниципальное водоснабжение, проекты подземных коммунальных туннелей, бестраншейные муниципальные трубопроводные работы, системы транспортировки воды по противопожарным трубопроводам, сети трубопроводов для переброски воды на большие расстояния

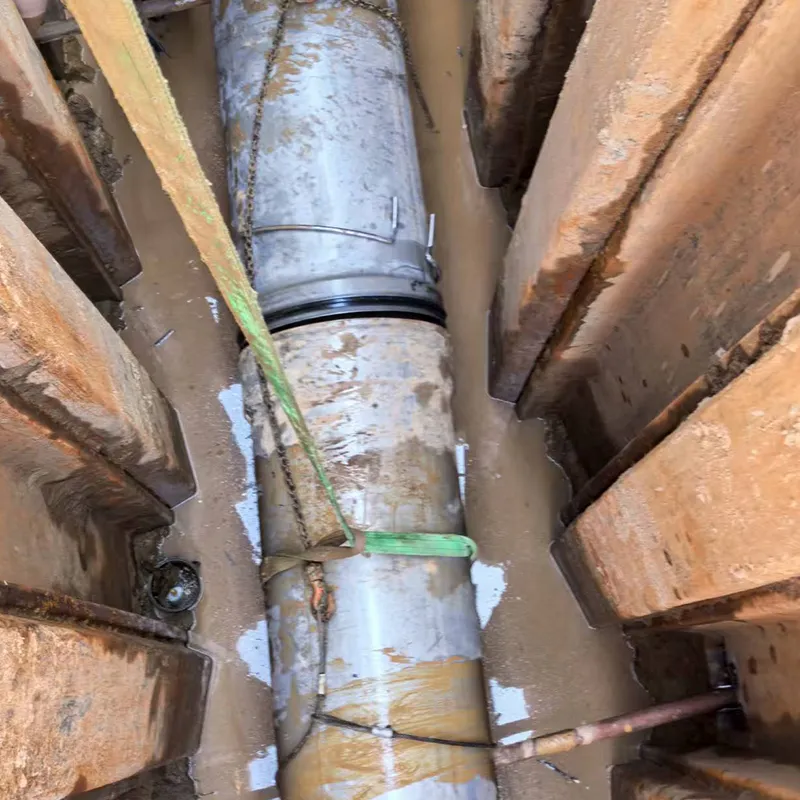

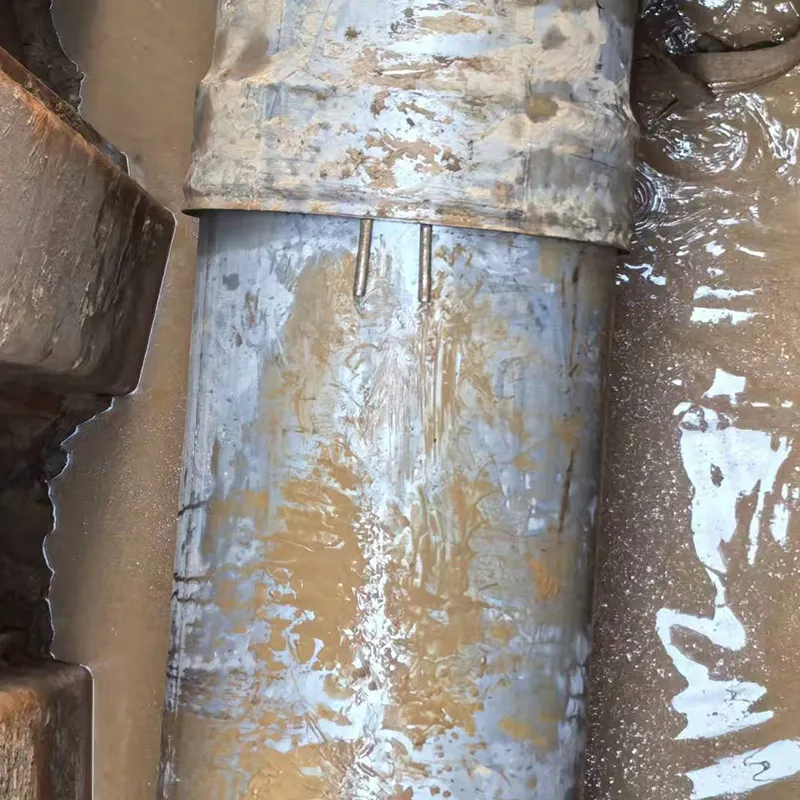

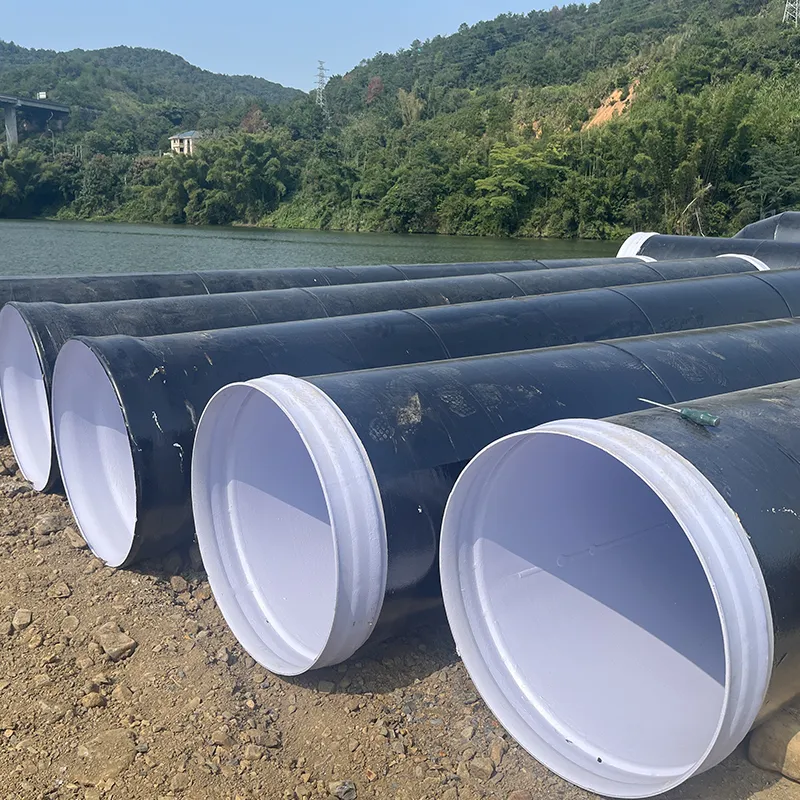

Проект водоснабжения агломерации Мэйчжоу, провинция Гуандун
Проект водозабора из реки Мэйчжоу(Рабочее давление: 1,6 МПа)
Проект водозабора из реки Мэйчжоу(Рабочее давление: 1,6 МПа)
Технические характеристики и размеры
Основные технические параметры полностью самоанкерованной трубы из нержавеющей стали
| Номинальный размер Ду（мм） | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| Допустимое осевое смещение интерфейса（мм） | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 |
| Интерфейс допускает угол отклонения | 2° | 2° | 2° | 2° | 2° | 2° | 2° | 2° | 1°30′ | 1°30′ | 1°30′ | 1°15′ |
| Прочность на растяжение
(кН) |
11 | 20 | 35 | 50 | 70 | 96 | 125 | 160 | 195 | 280 | 385 | 500 |
| Изгибающий момент
(кН·м) |
1.4 | 2.5 | 4.0 | 5.9 | 13 | 17 | 21 | 25 | 33 | 37 | 55 | 75 |
| Номинальный размер Ду
(мм) |
900 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| Допустимое осевое смещение интерфейса | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 | ≥10 |
| Интерфейс допускает угол отклонения | 1°15′ | 1°15′ | 1°15′ | 1°15′ | 1°15′ | 1°15′ | 1°15′ | 1° | 1° | 1° | 1° | 1° |
| Прочность на растяжение
(кН) |
650 | 780 | 1130 | 1530 | 2010 | 2540 | 3150 | 3800 | 4520 | 5300 | 6150 | 7000 |
| Изгибающий момент
(кН·м) |
123 | 140 | 206 | 266 | 355 | 445 | 547 | 650 | 783 | 920 | 1060 | 1220 |
| Примечание: Полностью самозакрепляющиеся интерфейсы не требуют установки опорных столбов в местах поворота трубопровода, точек подъёма и мест блокировки трубопровода. Для полностью самозакрепляющихся соединительных фитингов, установленных на открытых площадках или в трубопроводных коридорах, осевое положение должно определяться с учётом положения трубопровода под давлением воды. | ||||||||||||
Наружный диаметр и толщина стенки самоанкерной трубы из нержавеющей стали
| Номинальный размер
DN |
Наружный диаметр базовой трубы
D |
Наружный диаметр муфты
D1 |
Внешний диаметр патрубка
D2 |
Толщина стенки
t |
| 100 | 108+0.5 0 | 140 | 131-0.5 0 | 1.0 |
| 150 | 159+0.5 0 | 192 | 182-0.5 0 | 1.2 |
| 200 | 219+0.5 0 | 257 | 235-0.5 0 | 1.5 |
| 250 | 273+0.5 0 | 312 | 287-0.5 0 | 1.8 |
| 300 | 325+0.5 0 | 358 | 342-0.5 0 | 2.0 |
| 350 | 377+0.5 0 | 418 | 400+0.5 0 | 2.0 |
| 400 | 426+0.5 0 | 468 | 449-0.5 0 | 2.0 |
| 450 | 478-0.5 0 | 525 | 505-0.5 0 | 2.0 |
| 500 | 530+0.5 0 | 577 | 557-0.5 0 | 2.0 |
| 600 | 630+0.5 0 | 684 | 662-0.5 0 | 2.0 |
| 700 | 720-0.8 0 | 772 | 753-0.8 0 | 3.0 |
| 800 | 820+0.8 0 | 883 | 856-0.8 0 | 3.0 |
| 900 | 920+0.8 0 | 986 | 956+0.8 0 | 4.0 |
| 1000 | 1020+0.8 0 | 1090 | 1060-0.8 0 | 4.0 |
| 1200 | 1220+0.8 0 | 1290 | 1261-0.8 0 | 5.0 |
| 1400 | 1420+0.8 0 | 1499 | 1466-0.8 0 | 6.0 |
| 1600 | 1620+0.8 0 | 1682 | 1664-0.8 0 | 7.0 |
| 1800 | 1820+0.8 0 | 1913 | 1864-0.8 0 | 8.0 |
| 2000 | 2020+0.8 0 | 2115 | 2074-0.8 0 | 9.0 |
| 2200 | 2220+1.0 0 | 2336 | 2278-1.0 0 | 10 |
| 2400 | 2420+1.0 0 | 2536 | 2482-1.0 0 | 11 |
| 2600 | 2620+1.0 0 | 2743 | 2686-1.0 0 | 12 |
| 2800 | 2820+1.0 0 | 2950 | 2889-1.0 0 | 13 |
| 3000 | 3020+1.0 0 | 3163 | 3095-1.0 0 | 14 |
| Примечание： Для толщины стенки t ,0 мм допустимое отклонение составляет от +0,5 до -0,3 мм; для толщины стенки t ≥ 5,0 мм допустимое отклонение составляет от +10,0 %t до -4,0 %t. | ||||
Совместимость полностью самозакрепляющихся труб из нержавеющей стали
| Серийный номер | Элемент | Параметры испытания | Требования |
| 1 | Испытание на положительное внутреннее давление | Сдвигающая сила, прикладываемая к соединению, не должна быть менее 100 раз номинального диаметра DN;
Испытательное давление для типа соединения с уплотнением не должно быть менее 1,5-кратного рабочего давления плюс 0,5 МПа. |
Без утечек
Без повреждений |
| 2 | Испытание на отрицательное внутреннее давление | Вакуумное состояние, продолжительность 2 часа | |
| 3 | Циклическое испытание внутреннего давления | 1500 циклов | |
| 4 | Испытание на смещение при поперечной и вертикальной изгибающей вибрации | Частота вибрации ≥ 1,0 Гц, амплитуда смещения вибрации ±45 мм | |
| 5 | Испытание на сопротивление вытягиванию и растяжению интерфейса | Испытательное давление ≥ 1,0 МПа, продолжительность 3 минуты;
Смещение интерфейса ≥10 мм. |
|
| 6 | Испытание на сопротивление изгибающему моменту интерфейса | Испытательное давление: 1,0 МПа, продолжительность: 3 минуты | |
| Примечание： Трубы размером DN1400 и выше освобождаются от испытаний на боковое и вертикальное смещение при изгибе в местах соединений. | |||
Группировка труб по размеру
Единица измерения: мм
| Группа | Номинальный размер DN |
| 1 | 100≤DN＜1200 |
| 2 | 14000≤DN＜2000 |
| 3 | DN≥2000 |
Допустимые слои укладки для полностью самозакрепляющихся труб из нержавеющей стали
| Номинальный размер
мм |
Количество слоев штабелирования
≤ |
| DN＜300 | 8 |
| 300≤DN＜400 | 6 |
| 500≤DN＜600 | 5 |
| 700≤DN＜800 | 4 |
| 900≤DN＜1200 | 3 |
| 1400≤DN＜2000 | 2 |
| ≥DN2200 | 1 |
| Номинальный размер DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| Наружный диаметр базовой трубы D | 108 | 159 | 219 | 273 | 325 | 377 | 426 | 478 | 530 | 630 | 720 | 820 |
| Толщина стенки трубы t | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 3.0 | 3.0 |
| Диаметр зажимного кольца φ | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 16 |
| Наружный диаметр муфты D1 | 140 | 192 | 257 | 312 | 358 | 418 | 468 | 525 | 577 | 684 | 772 | 883 |
| Наружный диаметр патрубка D2 | 131 | 182 | 235 | 287 | 342 | 400 | 449 | 505 | 557 | 662 | 753 | 856 |
| Зазор посадки гнезда h | 0.45±0.20 | 0.45±0.20 | 0.45±0.20 | 0.45±0.20 | 0.45±0.25 | 0.60±0.25 | 0.60±0.25 | 0.75±0.25 | 0.75±0.25 | 0.90±0.25 | 1.20±0.25 | 1.20±0.25 |
| Глубина вставки L | 100 | 108 | 110 | 110 | 120 | 135 | 135 | 140 | 145 | 155 | 160 | 185 |
| Зазор конструкции уплотняющей камеры H | 7±
0.20 |
7±
0.20 |
7±
0.20 |
7±
0.20 |
7±
0.20 |
8.5±0.25 | 8.5±0.25 | 8.5±0.25 | 8.5±0.25 | 8.5±0.25 | 8.5±0.25 | 10±0.25 |
| Толщина уплотнительного кольца H1 | 12 | 12 | 12 | 12 | 12 | 12 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 17 |
| Ширина усилительного кольца l | 0 | 0 | 0 | 50 | 50 | 50 | 60 | 60 | 65 | 70 | 80 | 80 |
| Толщина армирующего кольца B | 0 | 0 | 0 | 1.8 | 2.0 | 2.0 | 2.0 | 4.0 | 4.0 | 6.0 | 8.0 | 8.0 |
| Номинальный размер DN | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| Наружный диаметр базовой трубы D | 920 | 1020 | 1220 | 1420 | 1620 | 1820 | 2020 | 2220 | 2420 | 2620 | 2820 | 3020 |
| Толщина стенки трубы t | 4.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10 | 11 | 12 | 13 | 14 |
| Диаметр зажимного кольца φ | 16 | 18 | 18 | 18/20 | 18/20 | 20/22 | 22/24 | 24/26 | 26/28 | 28/30 | 30/32 | 32/35 |
| Наружный диаметр гнезда D1 | 986 | 1090 | 1290 | 1499 | 1682 | 1913 | 2115 | 2336 | 2536 | 2743 | 2950 | 3163 |
| Наружный диаметр буртика D2 | 956 | 1060 | 1261 | 1466 | 1664 | 1864 | 2074 | 2278 | 2482 | 2686 | 2889 | 3095 |
| Зазор посадки гнезда h | 1.30±0.25 | 1.30±0.25 | 1.30±0.25 | 1.75±0.25 | 1.75±0.25 | 2.00±0.25 | 2.00±0.40 | 2.00±0.40 | 2.20±0.50 | 2.40±0.50 | 2.50±0.60 | 2.50±0.60 |
| Глубина вставки L | 190 | 200 | 208 | 230 | 235 | 260 | 270 | 300 | 320 | 350 | 390 | 430 |
| Зазор конструкции уплотняющей камеры H | 10±0.25 | 10±0.25 | 10±0.25 | 13±0.25 | 13±0.25 | 15±0.25 | 15±0.25 | 15±0.25 | 17±0.25 | 20±0.25 | 22±0.25 | 24±0.25 |
| Толщина уплотнительного кольца H1 | 17 | 17 | 17 | 22 | 22 | 25.5 | 25.5 | 25.5 | 28.5 | 33 | 37 | 40 |
| Ширина армирующего кольца l | 80 | 80 | 90 | 110 | 110 | 120 | 120 | 140 | 140 | 150 | 150 | 160 |
| Толщина армирующего кольца B | 10 | 12 | 15 | 18 | 24 | 28 | 35 | 35 | 42 | 46 | 55 | 58 |
| Примечание 1: Сопрягаемые размеры и толщина стенок полностью самозакрепляющихся труб из нержавеющей стали должны соответствовать требованиям испытаний типа соединений и процессов изготовления муфт.
Примечание 2: Если рабочее давление превышает 1,6 МПа, это необходимо указать при заказе. |
||||||||||||
Радиус кривизны применения для полностью самозакрепляющихся гибких соединений для перетаскивания стальных труб
| Длина трубы (м) | 2 | 4 | 6 | 8 | ||||
| Угол соединения (°) | 0.8 | 1.2 | 0.8 | 1.2 | 0.8 | 1.2 | 0.8 | 1.2 |
| Радиус кривизны (м) | 145 | 100 | 290 | 195 | 430 | 290 | 580 | 390 |
| Примечание: Длина каждой трубы может быть согласована между поставщиком и покупателем. | ||||||||
