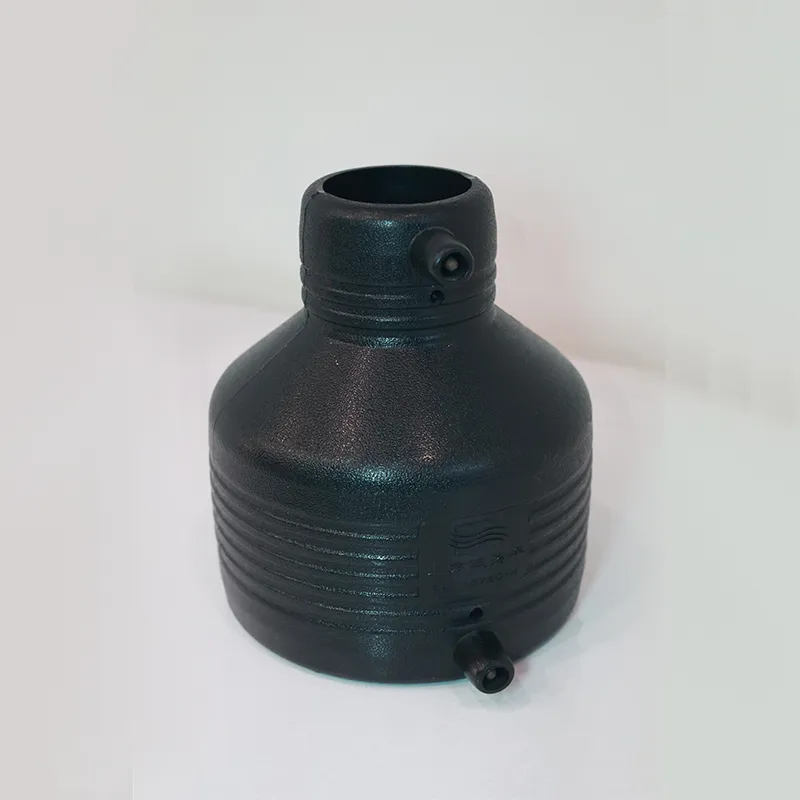

Электрофузионная полиэтиленовая переходная редукционная муфта представляет собой специальный фитинг, предназначенный для соединения двух полиэтиленовых (ПЭ) труб разного диаметра.
Описание
маркер
Электрофузионная полиэтиленовая переходная редукционная муфта представляет собой специальный фитинг, предназначенный для соединения двух полиэтиленовых (ПЭ) труб разного диаметра. Она играет ключевую роль в трубопроводных системах, обеспечивая переход между трубами различного сечения.
Характеристики продукта
Высококачественный материал: Изготовлена из полиэтилена высокой плотности
Переходная конструкция: Обеспечивает плавное изменение диаметра трубопровода
Плавный поток: Оптимизированная геометрия внутреннего канала снижает гидравлическое сопротивление
Полная гамма типоразмеров: Широкий выбор диаметров для различных применений
Области применения
★ Соединение новых и существующих трубопроводов
★ Реконструкция и расширение трубопроводных сетей
★ Прокладка трубопроводов на сложном рельефе
Стандартные размеры
| Иллюстрация
|
Номинальный диаметр de1 / мм
|
Номинальный диаметр D1/ мм ≥
|
Номинальный диаметр de2/мм
|
Наружный диаметр фитинга
D2/ мм ≥
|
Длина фитинга
L/ мм ≥
|
Глубина вставки
L1/ мм ≥
|
Длина зоны расплавления
L2/ мм ≥
|
Длина зоны расплавления
L3/ мм ≥
|
|
63 | 80 | 50 | 65 | 120 | 50 | 30 | 20 |
| 75 | 95 | 50 | 65 | 135 | 55 | 35 | 25 | |
| 63 | 80 | 135 | 55 | 35 | 25 | |||
| 90 | 110 | 50 | 65 | 155 | 65 | 40 | 20 | |
| 63 | 80 | 155 | 65 | 40 | 25 | |||
| 75 | 95 | 175 | 65 | 40 | 30 | |||
| 110 | 140 | 50 | 65 | 160 | 75 | 50 | 20 | |
| 63 | 80 | 160 | 75 | 50 | 25 | |||
| 75 | 95 | 165 | 75 | 50 | 30 | |||
| 90 | 110 | 175 | 75 | 50 | 40 | |||
| 140 | 160 | 90 | 110 | 190
|
90
|
55
|
40 | |
| 110 | 140 | 40 | ||||||
| 160 | 200 | 90 | 110 | 230 | 75 | 70 | 35 | |
| 110 | 140 | 230 | 95 | 70 | 40 | |||
| 200 | 250 | 110 | 140 | 290 | 105 | 55 | 75 | |
| 160 | 200 | 250 | 105 | 60 | 60 | |||
| 225 | 260 | 110 | 140 | 260 | 115 | 50 | 60 | |
| 140 | 140 | 65 | ||||||
| 160 | 200 | 70 | ||||||
| 200 | 250 | 80 | ||||||
| 250 | 296 | 110 | 140 | 280 | 120 | 50 | 60 | |
| 140 | 160 | 65 | ||||||
| 160 | 200 | 70 | ||||||
| 200 | 250 | 80 | ||||||
| 225 | 260 | 85 | ||||||
| 315 | 373 | 110 | 140 | 310 | 140 | 70 | 70 | |
| 140 | 160 | 70 | ||||||
| 160 | 200 | 70 | ||||||
| 200 | 250 | 75 | ||||||
| 225 | 260 | 75 | ||||||
| 250 | 296 | 80 | ||||||
| 355 | 420 | 110 | 140 | 330 | 150 | 80 | 70 | |
| 140 | 160 | 70 | ||||||
| 160 | 200 | 70 | ||||||
| 200 | 250 | 75 | ||||||
| 225 | 260 | 75 | ||||||
| 250 | 296 | 80 | ||||||
| 315 | 373 | 90 | ||||||
| 400 | 468 | 110 | 140 | 340 | 160 | 85 | 70 | |
| 140 | 160 | 70 | ||||||
| 160 | 200 | 70 | ||||||
| 200 | 250 | 75 | ||||||
| 225 | 260 | 75 | ||||||
| 250 | 296 | 80 | ||||||
| 315 | 373 | 90 | ||||||
| 355 | 420 | 95 | ||||||
|
|
450
|
535
|
110 | 140 | 360 | 170 | 90 | 70 |
| 140 | 160 | 70 | ||||||
| 160 | 200 | 70 | ||||||
| 200 | 250 | 75 | ||||||
| 225 | 260 | 75 | ||||||
| 250 | 296 | 80 | ||||||
| 315 | 373 | 90 | ||||||
| 355 | 420 | 95 | ||||||
| 400 | 473 | 100 | ||||||
| 500 | 590 | 110 | 140 | 380 | 180 | 100 | 70 | |
| 140 | 160 | 70 | ||||||
| 160 | 200 | 70 | ||||||
| 200 | 250 | 75 | ||||||
| 225 | 260 | 75 | ||||||
| 250 | 296 | 80 | ||||||
| 315 | 373 | 90 | ||||||
| 355 | 420 | 95 | ||||||
| 400 | 473 | 100 | ||||||
| 450 | 535 | 110 |
