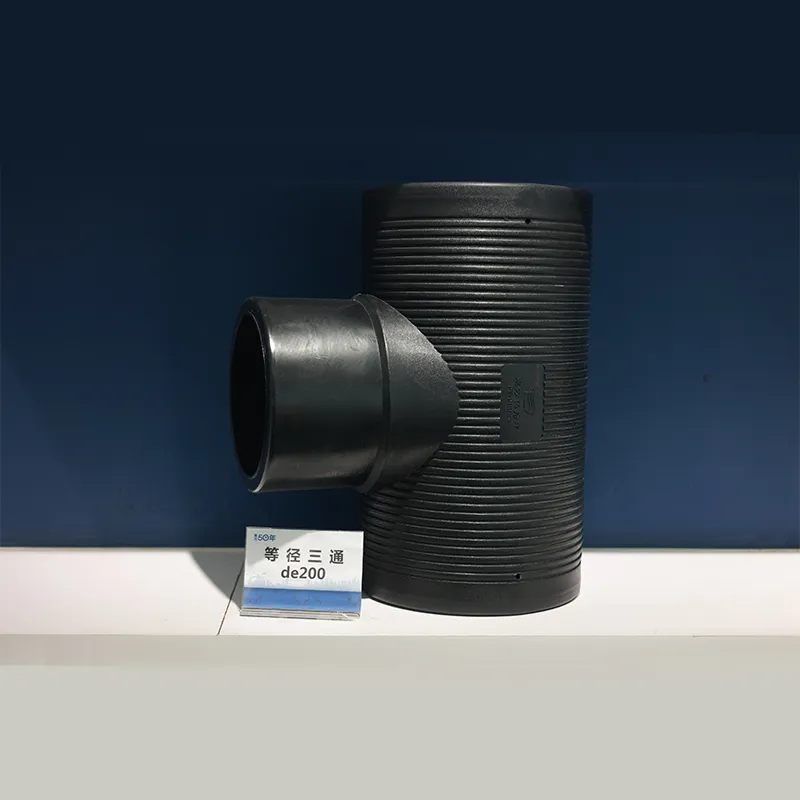

Электрофузионная полиэтиленовая тройниковая муфта равного диаметра — это ключевой фитинг в системе полиэтиленовых (ПЭ) трубопроводов, предназначенный для создания ответвления магистральной трубы равного диаметра.
Описание
маркер
Электрофузионная полиэтиленовая тройниковая муфта равного диаметра — это ключевой фитинг в системе полиэтиленовых (ПЭ) трубопроводов, предназначенный для создания ответвления магистральной трубы равного диаметра. Все три ее присоединительных патрубка имеют одинаковый диаметр. С помощью технологии электромуфтовой сварки она обеспечивает разделение или слияние потоков в трубопроводе.
Преимущества продукта
Области применения
★ Надежность ответвления равного диаметра
★ Превосходная структурная прочность
★ Удобство монтажа
★ Высокопрочный материал
★ Системы муниципальных водопроводных сетей
★ Проекты трубопроводов для транспортировки газа
★ Строительство ирригационных систем для сельского хозяйства
★ Системы транспортировки промышленных жидкостей
Стандартные размеры
| Иллюстрация | Номинальный диаметр
de / м
|
Наружный диаметр фитинга
D / мм ≥
|
Номинальный диаметр
dn / м
|
Длина фитинга
L / мм ≥
|
Глубина вставки L1/ мм
≥
|
Глубина вставки
L2/ мм ≥
|
Длина фитинга L3 /мм ≥
|
Длина зоны расплавления L4 /мм ≥
|
 |
50 | 65 | 50 | 150 | 45 | 45 | 90 | 20 |
| 63 | 80 | 63 | 175 | 50 | 55 | 105 | 20 | |
| 75 | 95 | 75 | 205 | 55 | 60 | 120 | 30 | |
| 90 | 110 | 90 | 230 | 65 | 70 | 140 | 35 | |
| 110 | 140 | 110 | 265 | 75 | 75 | 160 | 40 | |
| 140 | 170 | 140 | 320 | 80 | 80 | 180 | 40 | |
| 160 | 200 | 160 | 365 | 95 | 100 | 215 | 45 | |
| 200 | 250 | 200 | 435 | 105 | 110 | 250 | 50 | |
| 225 | 270 | 225 | 460 | 110 | 110 | 255 | 55 | |
| 250 | 296 | 250 | 485 | 125 | 140 | 285 | 65 | |
| 315 | 373 | 315 | 575 | 140 | 145 | 350 | 80 | |
| 355 | 420 | 355 | 660 | 140 | 140 | 375 | 90 | |
| 400 | 473 | 400 | 740 | 150 | 150 | 425 | 100 | |
| 450 | 535 | 450 | 785 | 155 | 155 | 460 | 100 | |
| 500 | 595 | 500 | 845 | 160 | 160 | 490 | 100 |
